СИСТЕМЫ ЭЛЕКТРОДЕИОНИЗАЦИИ СEDI
Непрерывная электродеионизация является самым прогрессивным способом получения сверхчистой воды после ступени обратного осмоса.
CDI-Low и CDI-High позволяют стабильно получать очищенную воду по запатентованному процессу в непрерывном режиме с качеством сверхчистой воды - до 18 МОм/см. Не требуется постоянная обязательная проверка качества, как это требуют другие методы очистки.
СЕРИЯ CDI-HIGH 22,7 - 136,3 м3/ч

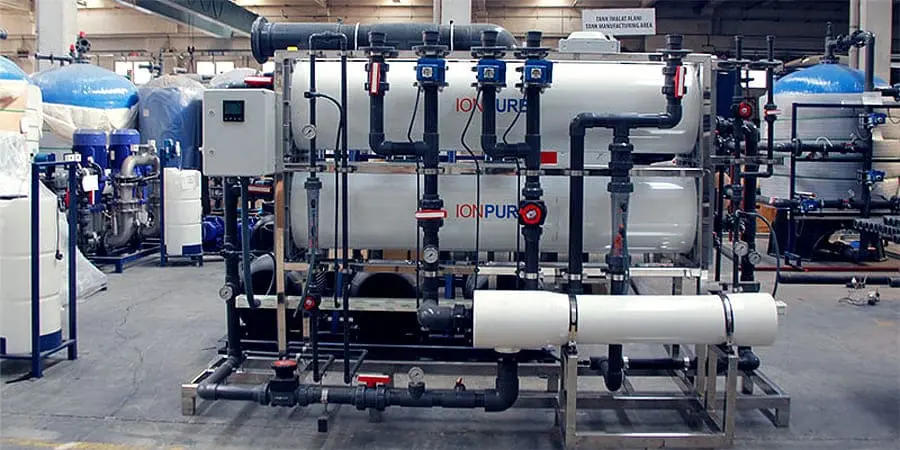

Промышленные системы электродеионизации CDI - High имеют производительность в диапазоне 22,7 до 136,3 м³/ч, состоят из несколько модулей Ionpure® VNX на металлической раме, а также включают в себя источник электрического питания, контроллеры, соединительные трубы, краны для образцов воды (пробоотборники), соединения для системы очистки и приборы контроля давления, расхода, качества очищенной воды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Электрическая панель (NEMA 12 или опция - NEMA 4 и 4X) имеет следующие стандартные параметры:
- корпус из нержавеющей стали марки ESSS316L
- фланш-панели сверху и снизу с вентиляционными отверстиями
- щит Eaton Pow-R-Line C (выключатели с болтовым креплением)
- 18-42 основная клемма цепи
- главный выключатель цепи 18-42 с обратным питанием (макс. 100 А) Верхнее или нижнее подключение эл. питание
- шина заземления (нейтраль)
- 10 кА отключающая способность
- 240 В (1 фаза 3 провода)/ 400 В (3 фазы 4 провода)
МОДУЛИ IONPURE® VNX:
|
Параметры
|
VNX15-CDIT
|
VNX30-CDIT
|
VNX28-EP
|
VNX55-EP
|
|
Регенерация
|
80-90%
|
80-90%
|
90-95%
|
90-95%
|
|
Min.расход
|
1,7 м3/ч
|
3,4 м3/ч
|
2,8 м3/ч
|
5,7 м3/ч
|
|
Номин.расх.
|
3,4 м3/ч
|
6,8 м3/ч
|
6,2 м3/ч
|
12,5 м3/ч
|
|
Max.расход
|
5,1 м3/ч
|
10,2 м3/ч
|
9,4 м3/ч
|
18,7 м3/ч
|
|
Напряжение
|
0-600 В
|
0-600 В
|
0-300 В
|
0-300 В
|
|
Сила тока
|
0-6,6А
|
0-13,3 А
|
1,0-6,6 А
|
1,0-13,2 А
|
|
Уд.сопротивление
|
>16 МОм-см*
|
>16 МОм-см*
|
> 17 MOм-см*
|
> 17 MOм-см*
|
|
Удаление кремния SiO2
|
95%
|
95%
|
95%
|
95%
|
|
Удаление бора B
|
99,5%
|
99,5%
|
95%
|
95%
|
|
Удаление натрия Na
|
99,5%
|
99,5%
|
99,8%
|
99,8%
|
|
Удаление хлора Cl
|
99,5%
|
99,5%
|
99,8%
|
99,8%
|
|
Параметры
|
VNX55-HH
|
VNX55-ULTRA
|
VNX55-EX
|
VNX55-E
|
|
Регенерация
|
80-90%
|
95-97,5%
|
95- 97,5%
|
98,5-99%
|
|
Min.расход
|
5,2 м3/ч
|
9,5 м3/ч
|
7,5 м3/ч
|
7,5 м3/ч
|
|
Номин.расх.
|
11,4 м3
|
12,5 м3/ч
|
12,5 м3/ч
|
12,5 м3/ч
|
|
Max.расход
|
14,1 м3/ч
|
15 м3/ч
|
16,7 м3/ч
|
16,7 м3/ч
|
|
Напряжение
|
0-600 В
|
0-600 В
|
0-300 В
|
0-300 В
|
|
Сила тока
|
0-13,2 А
|
1,0-10 А
|
1,0-13,2 А
|
1,0-13,2 А
|
|
Уд.сопротивление
|
> 16 MOм-см*
|
> 18 MOм-см*
|
> 17 МОм-см*
|
> 17 МОм-см*
|
|
Удаление кремния SiO2
|
-
|
99,8%
|
99%
|
95%
|
|
Удаление бора B
|
-
|
99,8%
|
99%
|
95%
|
|
Удаление натрия Na
|
99,5%
|
99,9%
|
99,9%
|
99,8%
|
|
Удаление хлора Cl
|
99,8 %
|
99,9%
|
99,9%
|
99,8%
|
ПРОЧИЕ ХАРАКТЕРИСТИКИ
- Контроллеры
- Соединительные трубы
- Краны для проб воды (пробоотборники)
- Соединения для подключения системы очистки
- Опция: датчики контроля потока, качества воды, а также дистанционное управление системой электродеионизацией.
ТРЕБОВАНИЯ К ИСХОДНОЙ ВОДЕ
- Качество воды – пермеат обратного осмоса
- Двуокись кремния (SiO2)* 1 ppm
- Хлор (CI2) 0.02 ppm
- Растворенные органические вещества 0.5 ppm
- Вода pH 4-11
